JLPM氣震式袋收塵器

JLPM氣震式袋收塵器說明書

• 概述

JLPM型氣震式袋收塵器是由天津水泥工業設計研究院設計，我廠制造新開發的一種新型氣箱脈沖高效袋收塵器。它綜合分室反吹脈沖噴吹清灰各類袋式除塵器的優點，克服了分室反吹清灰強度較差，脈沖噴吹清灰需和過濾同時進行的缺點，擴大了應用範圍。JLPM氣震式袋收塵器采用大規模脈沖閥清灰型式，具有清灰能力強、效果好、使用壽命長，該産品适用于高濃度粉塵的治理，可簡化粉塵治理工藝流程，降低設備投資。産品結構緊湊，占地面積少，可降低建設投資，具有顯著的環境效益、社會效益和經濟效益。

JLPM型氣震袋收塵器具有四個系列35種規格。過濾面積從93——4361m²，處理風量從6900——314000m³/h。廣泛适用于建材、水泥、冶金、機械、化工和耐火材料等行業；特别适用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統（或除塵系統）；也可适用于燒幹、立窯和煤磨收塵，但要增設防燃防爆措施，收塵器結構也要相應改變。還可适用于含塵濃度特高氣體的收塵，如帶o-sepa選粉機的粉磨系統，其氣體含塵濃度高達1000g/m³（标）以上，可不作設置頂收塵用的旋風收塵器。對于我國北方嚴寒地區，本收塵器在增加加熱保溫裝置後也能适用。

• 結構和工作原理

1．結構

這是一種分室結構拼裝式，由室頂脈沖閥對各室濾袋輪流進行分室停風氣箱脈沖清灰（即所謂離線清灰）的袋式收塵器。它與一般噴吹式脈沖袋式收塵器的清灰不同，噴吹脈沖清灰是在同一個過濾室内隻對其中各排濾袋逐排進行噴吹清灰（即所謂在線清灰），而其它熱電廠濾袋仍進行過濾，即清灰與過濾同時在一室中混合進行，清下的粉塵二次飛揚，有部分會被相鄰濾袋收去，不利于含塵濃度較大的氣體過濾。LPM型分室氣箱脈沖是在一個室内關閥停止過濾情況下進行的，清下的粉塵即向下沉降于灰鬥内，不産生二次飛揚，極利于過濾粉塵濃度大的氣體，而且可不停機更換一個室的濾袋。

本收塵器按不同袋數爲分A、B、C、D四個系列，每系列又按不同分室數分爲多種規格。

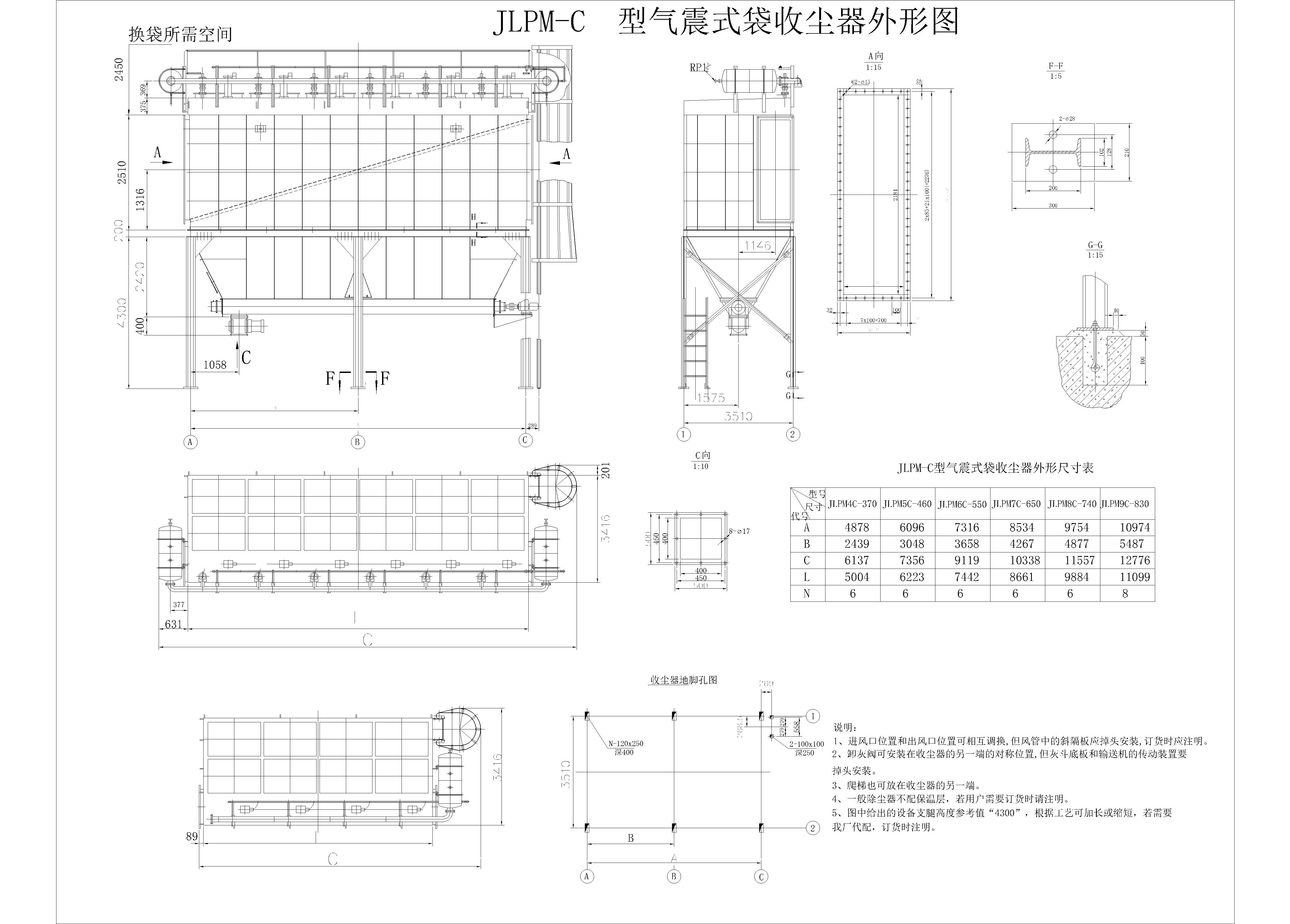

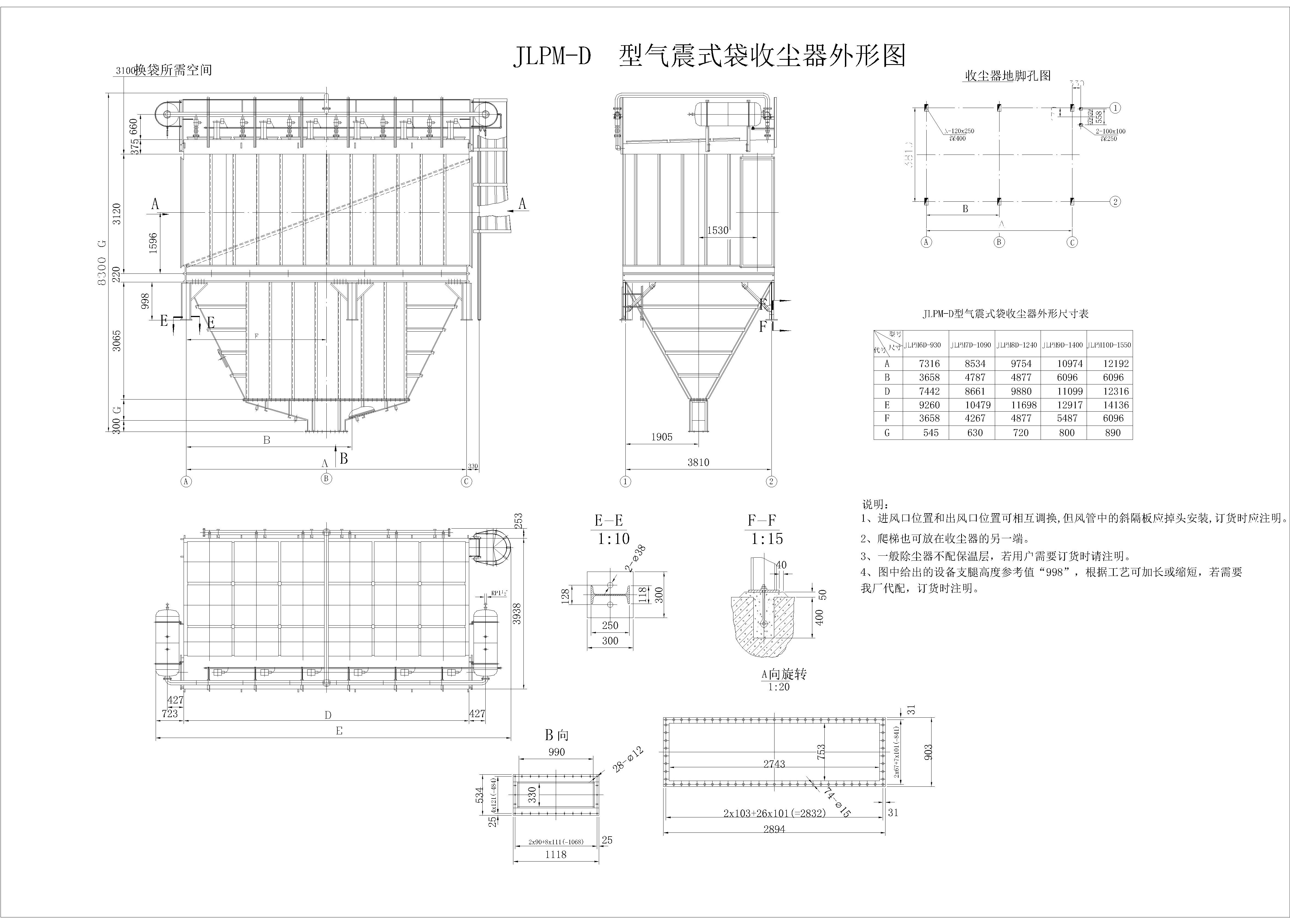

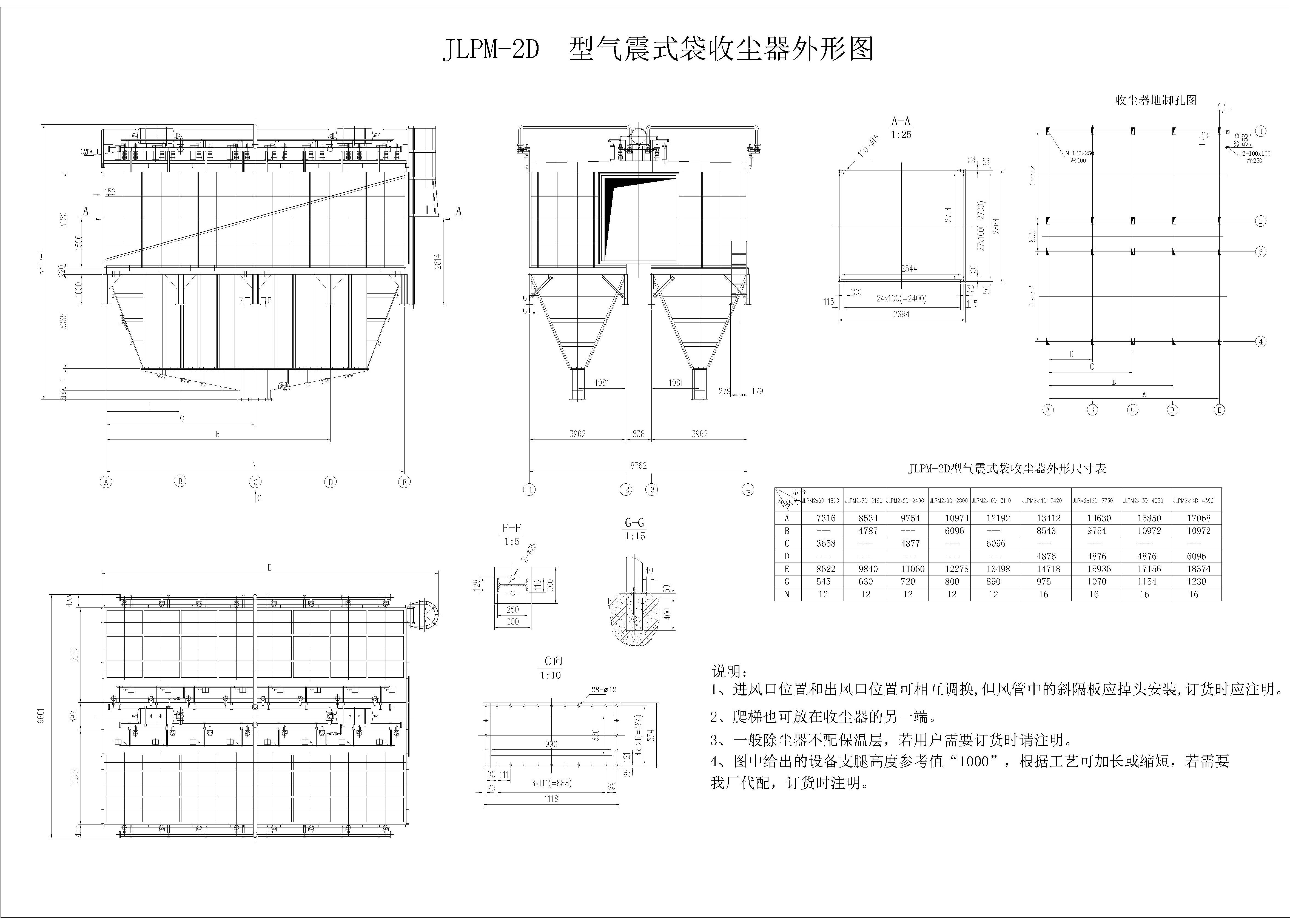

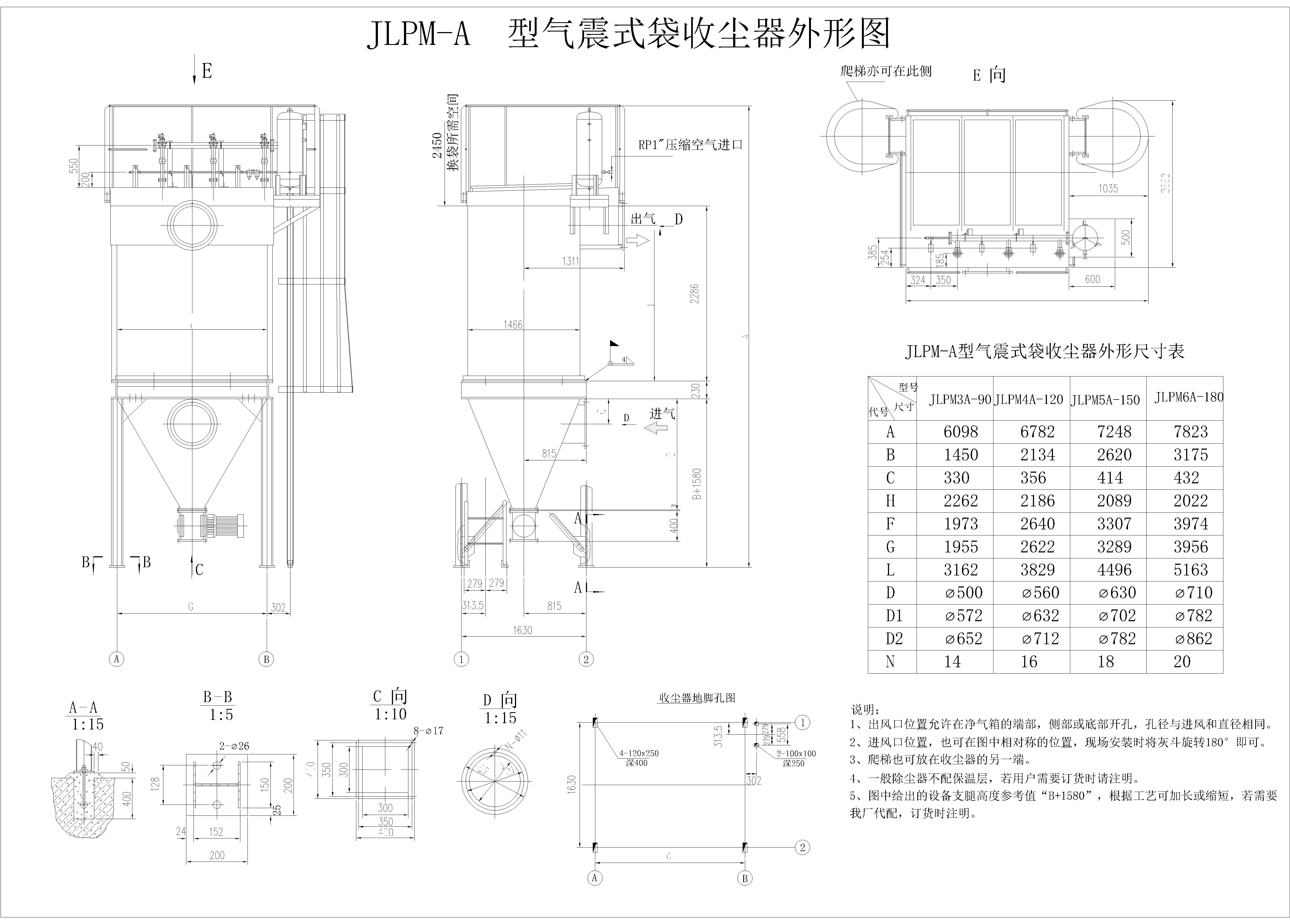

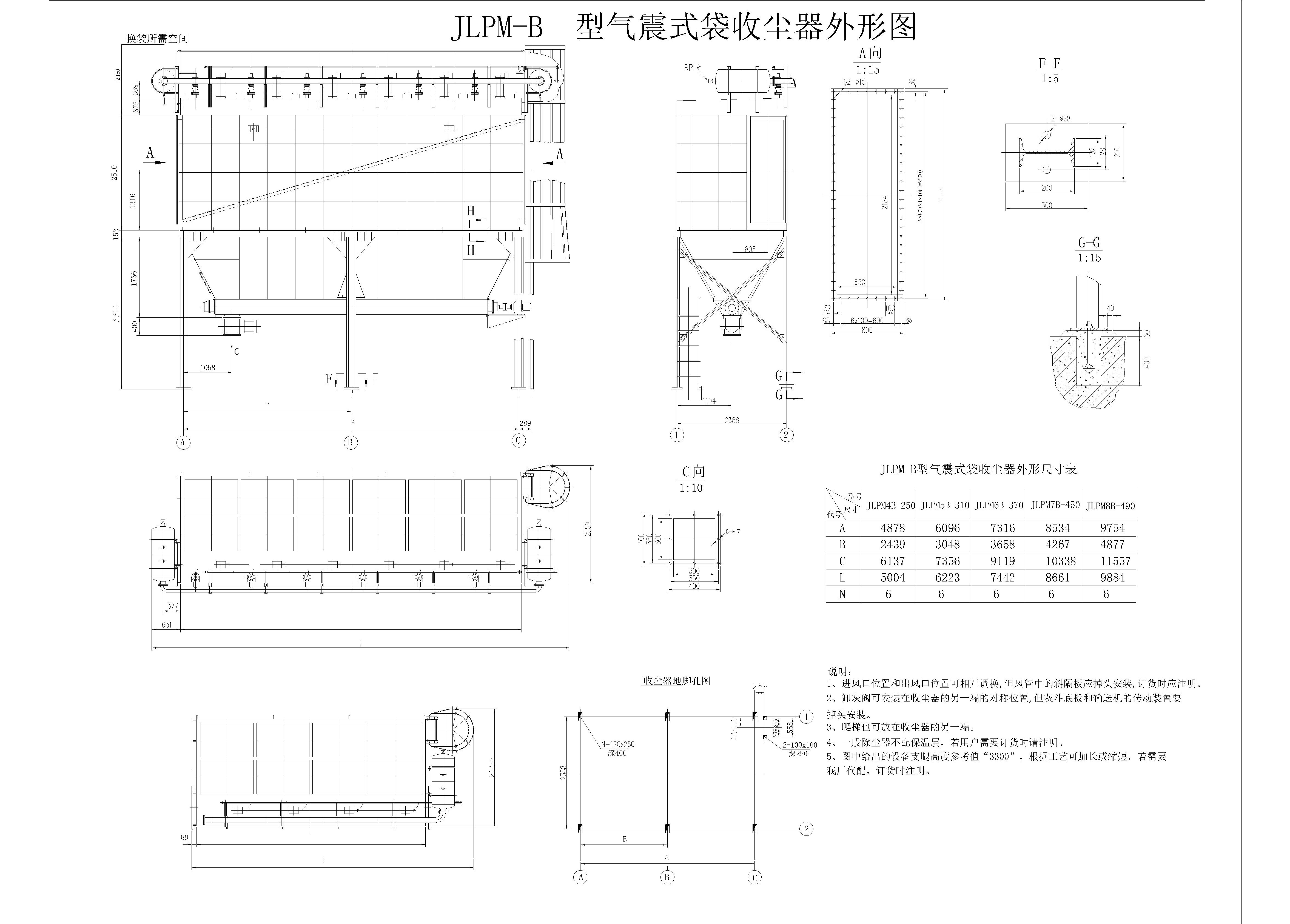

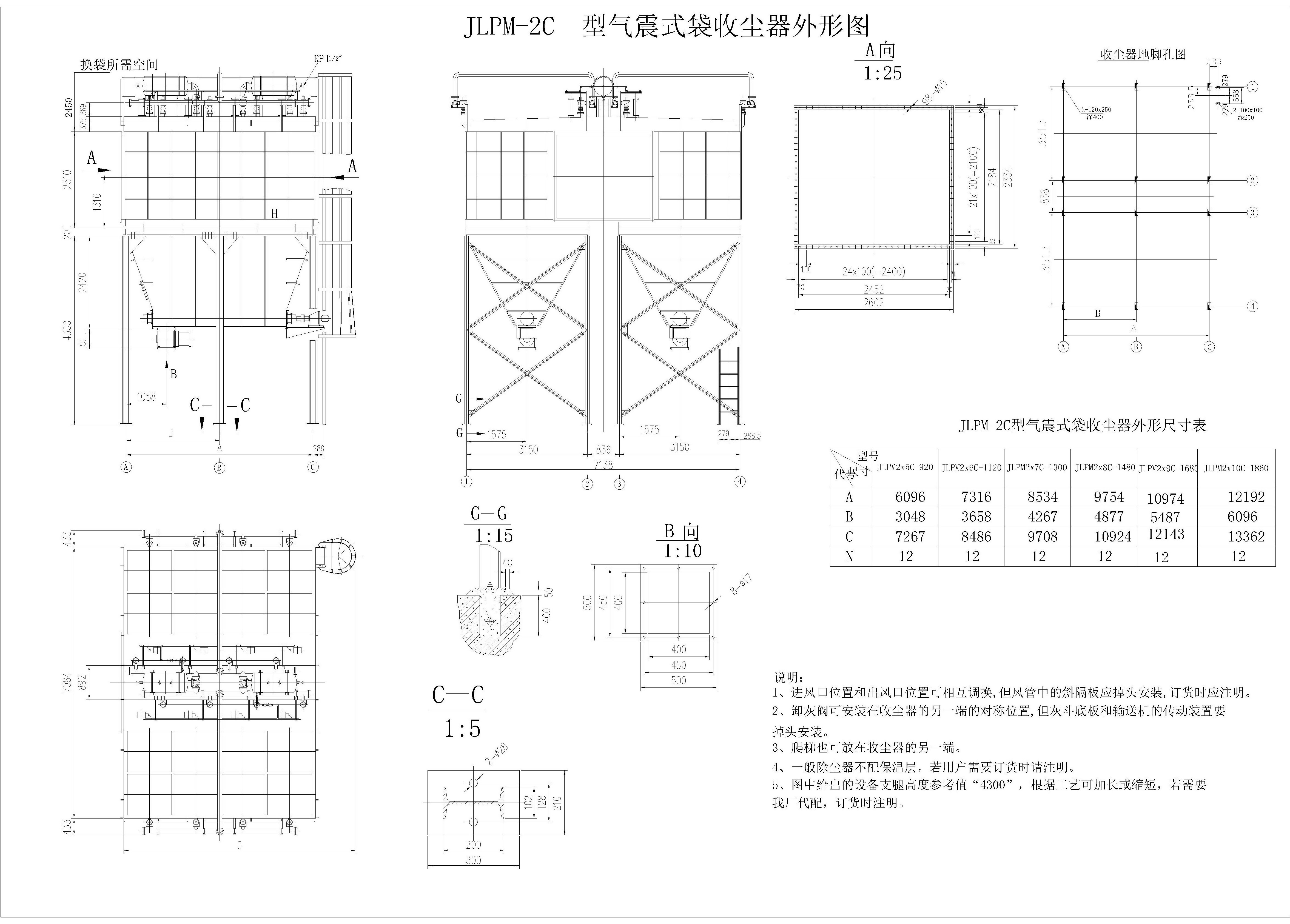

JLPM型氣震脈沖由以下各個部分所組成，基結構詳見後附選用圖。

1. 殼體部分：包括清潔室（或稱氣體淨化箱、氣箱）、過濾室。分室隔闆、檢修門及殼體結構。清潔室内設有提升閥與花闆，噴吹短管；過濾室内設有濾袋及其骨架。
2. 灰鬥及卸灰機構：有灰鬥和按不同系列、不同的進口粉塵濃度，分别設置的螺旋輸送機，空氣輸送斜槽和雙層翻闆閥（即卸灰閥）。
3. 進出風箱體：包括進出風管路及中隔闆。單排（或稱單列）結構布置在殼體一側，雙排（或稱雙列）結構布置在殼體中間。A系列較小無進出風箱體，進出風管路分别接于灰鬥清潔室上。
4. 脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。
5. 壓縮空氣管路及其減壓裝置、油水分離器、油霧器等。

2．工作原理

含塵氣體從收塵器進出風箱體中的進風口（A系列從灰鬥進入）進入經斜隔闆轉向至灰鬥，同時氣流速度減慢，由于慣性作用，氣體中粗顆粒粉塵落入灰鬥，細小塵粒随氣流折而向上進入過濾室，粉塵附着于濾袋的外表，淨化後的氣體透過濾袋進入上部清潔室，由各分室清潔室彙集經出風口，由收塵系統的主風機吸出而排入大氣。

随着過濾工況的不斷進行，附着于濾袋外表的粉塵逐漸增多，氣流通過的阻力也逐漸增大。當達到一定阻力值時（一般爲1770Pa），根據需要可以手動，也可以經過定壓或定時清灰程序電控儀，自動控制啓動收塵器第一個分室的提升閥關閉，切斷通過過濾室的氣流，再開啓脈沖閥釋放高壓壓縮空氣，對第一個分室氣箱内所有濾袋進行脈沖噴吹清灰（停風清灰），使每一個濾袋突然膨脹，從而振落袋表積附的粉塵，使袋内外壓差恢複到開始使用狀态，粉塵沉落灰鬥。随後程控儀按規定時間間隔打開提升閥，恢複第一室的過濾，再啓動第二分室的提升閥，關閉切斷第二室的過濾氣流，開啓第二分室的電磁閥釋放高壓壓縮空氣，對第二分室氣箱内所有濾袋進行停風脈沖噴吹清灰，清除第二分室濾袋上的粉塵。之後程控儀打開第二分室提升閥，恢複第二分室的過濾。此後按預先規定的電控程序對第三分室、第四分室……的濾袋進行停風噴吹清灰，直到最後一個分室清灰完畢，關閉電控儀，收塵器全部恢複正式過濾收塵。

對濾袋停風及噴吹的時間，分室之間的間隔時間，清灰周期由程控儀進行控制各時間均爲可調，參見電控說明書。

本收塵器一般是在負壓下進行工作，但也可在正壓下工作，結構無須改變。

• 主要技術性能和選用說明

主要技術性能數據見表二所示。

選用說明：

1. 1. 過濾風速的選定：

過濾風速指通過過濾袋濾料的風速（m/min）。有的稱爲氣布比，指單位時間内，單位面積濾料上通過的空氣量m³/（min/m²），亦即m/min。過濾風速的選定須按過濾介質粉塵及煙氣的特性、溫濕度、粉塵濃度、清灰方式以及所選用的濾料性質而決定。過濾風速不僅決定了收塵器的大小，而且對通過濾料的阻力、收塵效率、清灰效率有很大的影響。爲保證收塵器清灰效果，提高濾袋壽命，降低阻力，本收塵器過濾風速一般采用0.85-1.2m/min。對水泥廠主要塵源點的過濾風速在采用本收塵器條件下，其淨過濾風速建議按表一采用。

淨過濾風速是指在對收塵器其中一個室停風清赤時，原有風量通過其它各個室的過濾面積下的過濾風速m/min。

1. 2. 過濾面積的計算，按如下公式進行：

A_N=Q/60V_N（㎡）

式中：A_N——淨過濾面積㎡，指某一收塵器在其中一個室停風清灰時，其餘各個室過濾面積之和；Q——通過收塵器的過濾風量，亦稱處理氣體量m³/h；V_N——淨過濾風速，m/min。

1. 3. 運行溫度及濾料的選用：

運行溫度與濾料的選用密切相關。濾料不同，所允許的入口含塵氣體溫度也不同。本收塵器一般采用滌綸針刺氈，允許連續使用溫度≤120℃，當采用芳綸針刺氈（Nomex）時，其允許使用溫度可達200℃。當采用丙綸針刺氈時，其允許溫度爲90℃。超過各濾料允許的溫度時，其氣體在進入收塵器之前應采取降溫措施。

1. 4. 入口允許 濃度：

由于本收塵器的特殊結構，采用停風脈沖噴吹清灰（離線清灰），因此其入口允許濃度比傳統的脈沖噴吹清灰（在線清灰）和其它一般分室反吹清灰的收塵器要高。本收塵器A系列（小型）允許入口氣體含塵濃度爲200g/m³（标），其它B、C、D系列可允許到1000 g/m³（标）。收塵器出口氣體含塵濃度爲＜20m g/m³（标）。

1. 5. 清灰控制方式：

本收塵器清灰控制一般采用定時方式，按使用廠實際濾袋阻力上升到一定值（一般爲1770Pa）的時間（多次平均），由時間繼電器發出訊号，通過程序電控儀對清灰進行控制。也可采用定壓方式，按濾袋阻力上升至一定值（約1770Pa）的壓力，由差壓變送器發出訊号，通過程控儀對清灰進行控制，逐室進行清灰。也可手動控制，由用戶進行選用。

1. 6. 本收塵器選用舉例：

一台φ3.5x12m的水泥磨，磨機的通風量爲30000m³/h，氣體溫度110℃，氣體含法濃度150g/m³（标），試用一台收塵器。

選用：（1）根據水泥磨特性，查表一，得知水泥磨應選用的淨過濾風速爲V_N=1.5m/min。

      （2）根據給出的通風量的淨過濾風速計算，其所需的淨過濾面積。

A_N=Q/60V_N=30000/60x1.5=333㎡

    （3）按333㎡淨過濾面積的需要查收塵器性能表，選取似需要的收塵器。查表二，近似的有LPM5C-460型，A_N=372㎡；LPM7B-450型，A_N=372㎡二種規格均可選用。哪一種較合适，須根據用戶實際情況具體決定。如果使用場地大，可選用5個分室的LPM5C-460型，重量也輕。如果使用場地長度方向較長，寬度方向較優狹窄，則可選用LPM7B-450型。

• 型号說明

JL P M 7B  -450  中

J——潔諾環保

L——袋濾式收塵器

P——空氣炮氣震式

M——脈沖

7B——分室數（單元數），單排。雙排寫法2x7

B——系列編号

450——總過濾面積（整數）

舉例：LPM7B-450表示爲B系列單排7個室，總過濾面積爲434㎡的LPM氣震式袋收塵器。LPM2x5C-920表示爲C系列的雙排5室，總過濾面積爲929㎡的LPM型氣震林袋收塵器。

五、安裝要求

1. 收塵器安裝應按設計圖紙和國家有關安裝規範要求進行安裝。
2. 收塵器各法蘭連接件（包括壓縮空氣管道）應在清掃幹淨後，在螺孔内側和外側嵌入密封墊，再上螺栓擰緊，（螺孔内側必須有密封墊），以防漏風。
3. 各檢查門、孔密封墊必須用膠粘結緊，搭接處不允許留有縫隙，且須斜接，不得脫落。
4. 濾袋的搬運和停放要特别注意，防止袋與周圍硬物、尖角物體接觸、碰撞，禁止腳踩、重壓以防破損。
5. 濾袋安裝時要緊貼花闆孔口，不得留有孔隙，以防脫落和漏氣。
6. 安裝時應檢查殼體中進出風道、過濾室、清潔室中各焊縫有否脫焊。解體運輸的各部件在安裝拼裝拼焊時，要特别注意以上各室與風道的密封性，以防漏風。
7. 各傳動部件要安裝正确，轉動靈活，并加注潤滑油。
8. 收塵器如安裝在室外，頂部要搭防雨蓬。

六、維護管理要求

1. 制訂維護管理值班制度，值班人員要記錄運行情況。要經常檢查電控清灰裝置包括程控儀，電磁閥，脈沖閥，提升閥運轉是否正常，必要時調整清灰時間，以保證清灰效果。
2. 定期檢查壓縮空氣系統運行是否正常，氣源壓力是否穩定是否符合要求、穩定。分水濾氣器要經常放水。油霧器要定時加油。
3. 定期檢查氣缸動作情況及提升閥的密封性，如發現氣缸漏氣或閥座密封墊壞，應及時檢修和更換。
4. 随時觀察煙塵的排放濃度，如果發現冒灰，應及時檢查濾袋破損情況和過濾室密封情況，堵塞漏氣孔隙，補袋或換新袋。
5. 螺旋輸送機等排爲裝置應與收塵器同時運行，收塵器停用後，應放空灰鬥積灰，以防不用時粉塵幹結。
6. 除塵器停機前，應手動對濾袋清灰一次，以免袋上積灰太多，再用時不易清灰。

七、訂貨須知

1. 訂貨時，應按本說明書的要求，提出所需要的收塵器的型、規格、總過濾面積。并說明是正壓或負壓情況下使用，入口粉塵濃度等數據。
2. 訂貨時，提出采用何種濾料或說明煙塵的性質及溫度，本廠可代選型号。本廠配套供應爲滌綸針刺氈，耐溫120℃，如有不同，差價另計。
3. 提出對電控櫃的要求。本廠一般按定時控制方式供貨，如欲改訂定壓清灰方式控制，則費用應另行計算。
4. 是否需要保溫，如需要可提出保溫厚度及保溫材料的要求，本廠亦可代爲辦理，費用另議。（我國北方嚴寒地區保溫作法不同，訂貨時請寫明）
5. 本公司大型号的收塵器，灰鬥下一般是采用螺旋輸送機卸灰配套供應的，如需改用空氣輸送斜槽輸灰，則價格另議。
6. 雙層卸灰閥，如需配套供應，費用另計。
7. 收塵器立拄用戶根據需要自己配制，本廠可以代辦，費用另計，訂貨時說明。
8. 如收塵器用作煤磨收塵器時，則需預先提出要求，本廠将進行修改設計，說明書圖中的尺寸也将有所修改。
9. 如安裝在室外的，收塵器頂部需防雨雪棚，本廠不供，但也可代辦，費用另計
10. 如需訂購備品備件及備用濾袋，本廠可滿足供應。
11. 收塵器本體以外的配套風管、風機、壓縮空氣源（如空壓機）及其管路，收塵器的基礎等本廠不負責供應，一切由用戶自理。
12. 清灰電控櫃的電源，卸灰裝置的供配電、至收塵器的各種配線，收塵器的照明均由用戶自理，本公司不負責供應。
13. 訂購本公司收塵器，可負責安裝調試，費用另議。
14. 凡訂購本公司産品，均可代辦包裝托運，費用由訂貨方負擔。

水泥廠廠塵源的含塵濃度和氣震式袋收塵器的淨過濾風速建議值

表一

JLPM型氣震式袋收法器與PPCS（FGM）型氣箱脈沖型号對照表

JLPMA、JLPMB型氣震式袋收塵器技術性能表（一）

注：1、表中的淨過濾面積是指一個室清灰時的過濾面積，設備總不包括保溫層重量。

2、表中的耗量是指工廠集中供氣的情況，如設置單獨空壓機時，表中的耗量要×1.3的系數。

JLPMC型氣震式袋收塵器技術性能表（二）

注：1、表中的淨過濾面積是指一個室清灰時的過濾面積，設備總不包括保溫層重量。

2、表中的耗量是指工廠集中供氣的情況，如設置單獨空壓機時，表中的耗量要×1.3的系數。
