一、概述
JMC型脈沖單機除塵器是我公司消化吸收國内外同類産品經改進後設計而成的小型袋除塵器。除塵器采用脈沖噴吹的清灰方式,具有清灰效果好、淨化效率高、處理風量大、濾袋壽命長、維修工作量小、運行安全可靠的優點。廣泛用于冶金、建材、機械、化工、礦山等各種工礦企業非纖維性工業粉塵的除塵淨化與物料的回收。
本系列除塵器共有六個常用規格,每種規格又可分爲标準帶灰鬥式A型和敞開法蘭式(無灰鬥)B型二種。其結構主要由過濾室、濾袋、淨氣室、灰鬥、翻闆閥、脈沖噴吹清灰裝置、電控箱等組成,箱體全部采用焊接結構。檢修門用泡沫橡膠條密封。
二、工作原理
除塵器的工作原理如下:含塵氣體由灰鬥(或下部敞開式法蘭)進入過濾室,較粗顆粒直接落入灰鬥或灰倉,含塵氣體經濾袋過濾,粉塵阻留于袋表,淨氣經袋口到淨氣室,由風機排入大氣。當濾袋表面的粉塵不斷增加,導緻設備阻力上升到設定值時,時間繼電器(或微差壓控制器)輸出信号,程控儀開始工作,逐個開啓脈沖閥,使壓縮空氣通過噴口對濾袋進行噴吹清灰,使濾袋突然膨脹,在反向氣流作用下,附于袋表的粉塵迅速脫離濾袋落入灰鬥(或灰倉),粉塵由翻闆閥排出。噴吹隻對濾袋逐排清灰,其它排濾袋仍正常進行過濾不停風機。
三、型号說明
JN MC -32 (A、B)中
JN——潔諾環保
MC——脈噴式
-32——濾袋數量32條
A——帶灰鬥和翻闆閥
B——法蘭式
四、主要性能表
型号 性能 |
JMC-32 |
JMC-48 |
JMC-64 |
JMC-80 |
JMC-96 |
JMC-112 |
||
處理風量(m/h3) |
1500-2100 |
2100-3200 |
2900-4300 |
4000-6000 |
5200-7000 |
6000-9000 |
||
總過濾面積(m2) |
24 |
36 |
48 |
60 |
72 |
84 |
||
過濾風速(m/min) |
1.00-1.50 |
1.00-1.50 |
1.00-1.50 |
1.10-1.70 |
1.20-1.70 |
1.20-1.80 |
||
濾袋數量(條) |
32 |
48 |
64 |
80 |
96 |
112 |
||
入口氣體溫度(℃) |
≤120℃ |
|||||||
設備阻力(Pa) |
≤1200 |
|||||||
入口粉塵濃度(g/m3) |
<200 |
|||||||
出口排放濃度(g/m3) |
≤20 |
|||||||
清灰用壓縮空氣 |
壓力(MPa) |
0.5-0.7 |
||||||
耗氣量(m3/min) |
0.10 |
0.14 |
0.20 |
0.24 |
0.29 |
0.34 |
||
承受負壓(Pa) |
5000 |
|||||||
脈沖閥數量(個) |
4 |
6 |
8 |
10 |
12 |
14 |
||
風機電機功率(kw) |
1.5 |
3.0 |
3.0 |
5.5 |
5.5 |
7.5 |
||
重量(kg) |
A型帶灰鬥 |
1350 |
1620 |
1850 |
2360 |
2800 |
3200 |
|
B型(不帶灰鬥) |
1220 |
1470 |
1670 |
2150 |
2540 |
2880 |
五、安裝要求
-
- 箱體與灰鬥由定位螺栓鎖緊、整平,現場焊接,焊接後不得漏氣(A型);B型直接安裝在揚塵點上。
- 氣包脈沖閥與連接管之間不得漏氣;
- 濾袋安裝
首先打開上蓋闆,拆下噴吹管,手拿濾袋上口,将濾袋通過花闆孔投入過濾室,然後雙手将濾袋上口捏成扁蛋形,置花闆孔中,布袋上口聽凹形卡圈緊貼嵌在花闆孔中,松開手,濾袋緊扣在花闆上,再檢查袋口與花闆孔的密封性,然後把濾袋骨架插入濾袋中,最後把噴吹管裝上,調整噴吹管使噴吹孔對準濾袋口中心,固定噴吹管上的螺母,蓋好蓋闆。
六、維護管理要求
- 制訂維護管理值班制度,值班人員要記錄運行情況。經常檢查電控清灰裝置運轉是否正常,必要時調整清灰時間,以保證清灰效果。
- 定期檢查壓縮空氣系統運行是否正常,氣源壓力是否穩定是否符合要求。
- 随時觀察煙塵的排放濃度,如果發現冒灰,應及時檢查濾袋破損情況和過濾室密封情況,堵塞漏氣孔隙,補袋或換新袋。
- 除塵器停機前,應對濾袋清灰一次,清除袋上積灰。
七、訂貨須知
- 訂貨時,客戶請寫清楚規格、型号,最好同時提供粉塵治理點的工況參數,便于更好地爲客房服務。
- 如客房委托我公司選型設計,應在合同中注明,具體事宜與我公司營銷部聯系。
- 設備供應範圍:
- 主機設備:以進出口法蘭爲界,下部以灰鬥卸灰法蘭口爲界,氣路部分以氣箱進氣口爲界;
- 附件設備:定時清灰控制器;
- 随機文件:産品說明書、安裝圖、産品合格證;
- 本公司遵循不斷完善産品性能的原則,對産品規格、性能不斷改進,或許難以及時通知閣下。若技術參數與樣本不符,以随機文件爲準。

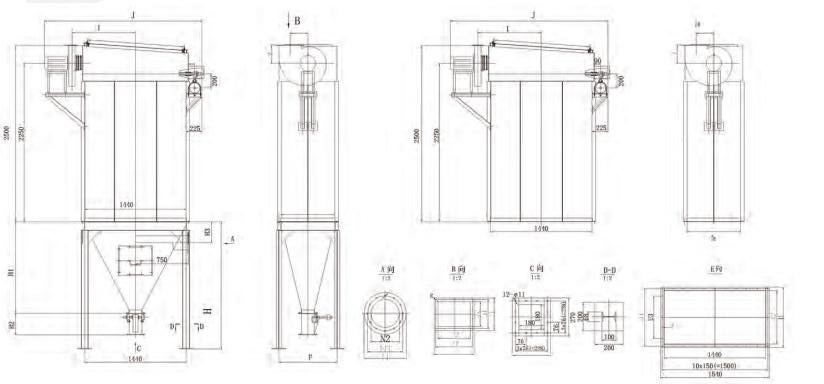

八、外型圖
尺寸表
型号 代号 |
JMC-32 |
JMC-48 |
JMC-64 |
JMC-80 |
JMC-96 |
JMC-112 |
E |
760 |
1120 |
1460 |
1820 |
2160 |
2520 |
F |
828 |
1188 |
1528 |
1888 |
2228 |
2588 |
H |
1810 |
1810 |
1880 |
2080 |
2230 |
2460 |
H1 |
1300 |
1300 |
1300 |
1500 |
1750 |
1980 |
H2 |
310 |
310 |
380 |
380 |
380 |
380 |
H3 |
300 |
330 |
400 |
400 |
400 |
430 |
I |
986 |
968 |
968 |
988 |
988 |
1000 |
J |
2286 |
2396 |
2396 |
2489 |
2489 |
2524 |
L |
238 |
252 |
252 |
280 |
280 |
315 |
M |
218.6 |
239 |
244.5 |
265 |
265 |
297.5 |
N |
φ300 |
φ350 |
φ400 |
φ450 |
φ450 |
φ500 |
N1 |
φ250 |
φ300 |
φ350 |
φ400 |
φ400 |
φ450 |
N2 |
φ200 |
φ250 |
φ300 |
φ350 |
φ350 |
φ400 |
O |
12-φ11 |
12-φ11 |
12-φ11 |
16-φ11 |
16-φ11 |
16-φ11 |
P |
283 |
342 |
342 |
374 |
374 |
414 |
P1 |
4×65 |
4×80 |
4×80 |
5×71 |
5×71 |
5×79 |
P2 |
229 |
288 |
288 |
320 |
320 |
360 |
R |
14-φ7 |
16-φ7 |
16-φ7 |
20-φ7 |
20-φ7 |
20-φ7 |
Q |
231 |
306 |
306 |
334 |
334 |
369 |
Q1 |
3×69 |
4×71 |
4×71 |
5×63 |
5×63 |
5×70 |
Q2 |
176 |
252 |
252 |
280 |
280 |
315 |
S |
270 |
270 |
330 |
330 |
330 |
330 |
S1 |
3×76 |
3×76 |
3×98 |
3×98 |
3×98 |
3×98 |
S2 |
180 |
180 |
240 |
240 |
240 |
240 |
T |
12-φ11 |
12-φ11 |
12-φ11 |
12-φ11 |
12-φ11 |
12-φ11 |
U |
860 |
1220 |
1560 |
1920 |
2260 |
2620 |
U1 |
820 |
1180 |
1520 |
1880 |
2220 |
2580 |
U2 |
760 |
1120 |
1460 |
1820 |
2160 |
2520 |
U3 |
4×150 |
6×150 |
8×150 |
10×150 |
13×150 |
15×150 |
V |
32-φ14 |
36-φ14 |
40-φ14 |
44-φ14 |
50-φ14 |
54-φ14 |
