DLMC扁袋脈沖布袋除塵器
該除塵器具有靈活組合、拆裝方便、效率高達99.99%等顯著特點,機械強度高、過濾風速1-1.5米/分
鍾,多功能記時、壓差脈沖清灰。廣泛應用于冶金、化工、建材等行業除塵。
一、技術參數表
型号 |
列數 (a) |
層數 (b) |
單元數 (a×b) |
過濾面積 (㎡) |
處理風量 (/h ) |
壓縮空氣耗氣量 (m³/h ) |
壓縮空氣壓力 (MPa ) |
DLMC 1/2/15 |
1 |
2 |
2 |
30 |
1800-2700 |
8.7 |
3.8 |
DLMC 1/3/15 |
1 |
3 |
3 |
45 |
2700-4050 |
11.2 |
4.5 |
DLMC 1/4/15 |
1 |
4 |
4 |
60 |
3600-5400 |
6.1 |
6.2 |
DLMC 1/5/15 |
1 |
5 |
5 |
75 |
4500-6750 |
16.1 |
6.2 |
DLMC 1/6/15 |
1 |
6 |
6 |
90 |
5400-8100 |
26.3 |
6.2 |
DLMC 1/7/15 |
1 |
7 |
7 |
105 |
6300-9450 |
28.9 |
6.2 |
DLMC 1/8/15 |
1 |
8 |
8 |
120 |
7200-10800 |
28.9 |
6.2 |
DLMC 2/2/15 |
2 |
2 |
4 |
60 |
3600-5400 |
17.3 |
3.8 |
DLMC 2/3/15 |
2 |
3 |
6 |
90 |
5400-8100 |
22.4 |
4.5 |
DLMC 2/4/15 |
2 |
4 |
8 |
120 |
7200-10800 |
32.3 |
6.2 |
DLMC 2/5/15 |
2 |
5 |
10 |
150 |
9000-13500 |
32.6 |
6.2 |
DLMC 2/6/15 |
2 |
6 |
12 |
180 |
10800-16200 |
52.6 |
6.2 |
DLMC 2/7/15 |
2 |
7 |
14 |
210 |
12600-18900 |
57.7 |
6.2 |
DLMC 2/8/15 |
2 |
8 |
16 |
240 |
14400-21600 |
57.7 |
6.2 |
DLMC 3/2/15 |
3 |
2 |
6 |
90 |
5400-8100 |
26.0 |
3.8 |
DLMC 3/3/15 |
3 |
3 |
9 |
135 |
8100-12150 |
33.6 |
4.5 |
DLMC 3/4/15 |
3 |
4 |
12 |
180 |
10800-16200 |
48.4 |
6.2 |
DLMC 3/5/15 |
3 |
5 |
15 |
225 |
13500-20250 |
48.4 |
6.2 |
DLMC 3/6/15 |
3 |
6 |
18 |
270 |
16200-24300 |
78.9 |
6.2 |
DLMC 3/7/15 |
3 |
7 |
21 |
315 |
18900-28350 |
86.6 |
6.2 |
DLMC 3/8/15 |
3 |
8 |
24 |
360 |
21600-32400 |
86.6 |
6.2 |
DLMC 4/8/15 |
4 |
8 |
32 |
480 |
28800-43200 |
115.4 |
6.2 |
DLMC 5/8/15 |
5 |
8 |
40 |
600 |
36000-54000 |
144.5 |
6.2 |
DLMC 6/8/15 |
6 |
8 |
48 |
720 |
43200-64800 |
173.2 |
6.2 |
DLMC 7/8/15 |
7 |
8 |
56 |
840 |
50400-75600 |
202.3 |
6.2 |
DLMC 8/8/15 |
8 |
8 |
64 |
960 |
57600-86400 |
231.2 |
6.2 |
說明:
1、設備最高8層,列數原則上沒有限制;
2、要求無油無水壓縮空氣,脈沖噴吹間隔标準設定:12秒(可調);脈沖寬度标準設定:110毫秒(可調)
用電要求:
交流220±5%V電磁閥:220±5%V排灰閥電機:交流電380V/3/50HZ
三、設備重量(單位:kg)

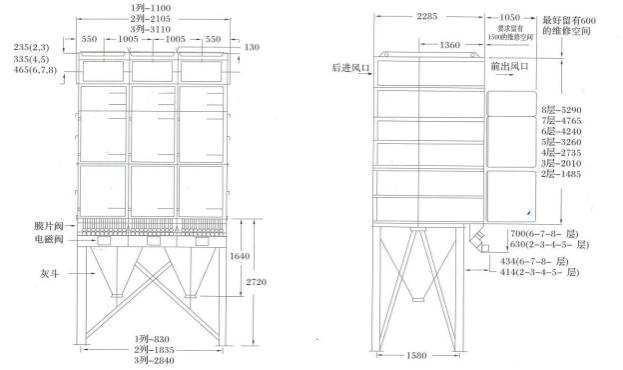

二、外形尺寸
三、設備重量(單位:kg)
|
1例 |
2例 |
3例 |
4例 |
5例 |
6例 |
7例 |
8例 |
2層 |
1670 |
2634 |
3740 |
4382 |
5870 |
8034 |
9208 |
10450 |
3層 |
1922 |
3072 |
4364 |
5641 |
6864 |
9213 |
10573 |
11998 |
4層 |
2220 |
3616 |
5156 |
6680 |
8149 |
10782 |
12388 |
14060 |
5層 |
2490 |
4145 |
5942 |
7725 |
9452 |
12357 |
14173 |
16104 |
6層 |
3039 |
5188 |
7480 |
9757 |
11979 |
15327 |
17686 |
20110 |
7層 |
3328 |
5704 |
8226 |
10732 |
13181 |
16762 |
19350 |
22004 |
8層 |
3613 |
6217 |
8965 |
11698 |
14376 |
18180 |
20966 |
23876 |
灰鬥配置: .
1列1鬥,2列1鬥,3列2鬥,4列2鬥,5列3鬥,6列3鬥,7列4鬥,8列4鬥……
每個灰鬥可配一組螺旋出灰閥或一個70升(或110升)的垃圾筒;整體灰鬥可配螺旋輸送機(或鏈式輸送機)
DLMV系列插入式除塵器
插入式除塵器可置于任何容器中,節省管理與空間,特别用于:
一、 機械傳送系統,如裝禦、運輸過程産生中的粉塵控制;
二、 加工機械,如流化床、攪攔機、粉碎機等的粉塵控制;
三、 氣力輸送系統,如筒他和貯藏器的排氣等。
DLMV插入式扁袋除塵器基本參數
設備型号 |
布袋數 |
濾袋長度 (m) |
濾袋面積 (㎡) |
壓縮空氣耗量 (m³/h ) |
壓縮空氣壓力 (bar) |
處理風量 (m³/h) |
配備功率 (kw) |
設備重量 (kg) |
DLMV 6/10F |
6 |
1.0 |
6 |
2.4 |
3.8-4.5 |
600-800 |
1.50 |
293 |
DLMV 10/1OF |
10 |
1.0 |
10 |
4.0 |
3.8-4.5 |
900-1100 |
1.50 |
410 |
DLMV 15/15F |
10 |
1.5 |
15 |
4.8 |
3.8-4.5 |
1300-1700 |
2.20 |
456 |
DLMV 20/10F |
20 |
1.0 |
20 |
8.7 |
3.8-4.5 |
1800-2200 |
3.00 |
666 |
DLMV 30/15F |
20 |
1.5 |
30 |
8.7 |
3.8-4.5 |
2700-3300 |
4.00 |
712 |
DLMV 38/12F |
30 |
1.25 |
38 |
11.2 |
3.8-4.5 |
3400-4200 |
5.50 |
974 |
DLMV 45/15F |
30 |
1.5 |
45 |
11.2 |
3.8-4.5 |
4000-5000 |
5.50 |
1018 |
DLMV 60/15F |
40 |
1.5 |
60 |
16.1 |
3.8-4.5 |
5400-7000 |
7.50 |
1447 |
噴吹間隔:标準12秒(可調);寬度:标準110毫秒(可調)

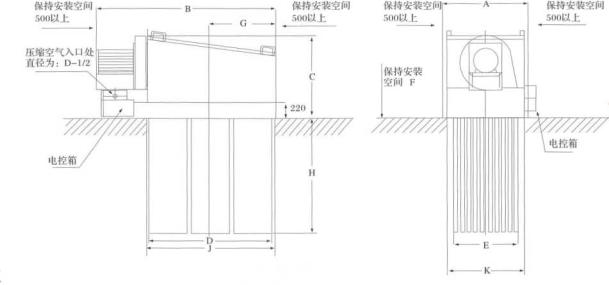

DLMV插入式布袋除塵器安裝圖
設備型号 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
DLMV 6/10F |
700 |
1095 |
935 |
480 |
470 |
1550 |
310 |
1000 |
525 |
648 |
DLMV 10/1OF |
1100 |
1095 |
935 |
480 |
820 |
1550 |
310 |
1000 |
525 |
1000 |
DLMV 15/15F |
1100 |
1095 |
935 |
480 |
820 |
2050 |
310 |
1500 |
525 |
1000 |
DLMV 20/1OF |
1100 |
1625 |
935 |
1005 |
820 |
1550 |
575 |
1000 |
1050 |
1000 |
DLMV 30/15F |
1100 |
1625 |
935 |
1005 |
820 |
2050 |
575 |
1500 |
1050 |
1000 |
DLMV 38/12F |
1100 |
2225 |
1090 |
1605 |
820 |
1700 |
875 |
1250 |
1050 |
1000 |
DLMV 45/15F |
1100 |
2225 |
1090 |
1605 |
820 |
1950 |
875 |
1500 |
1650 |
1000 |
DLMV 60/15F |
1100 |
2890 |
1090 |
2130 |
820 |
2210 |
1137 |
1500 |
2175 |
1000 |
用電要求:電控:220V/50HZ±10%風機:380V/3/50HZ壓縮空氣:無油無水壓縮氣4.5MPa.

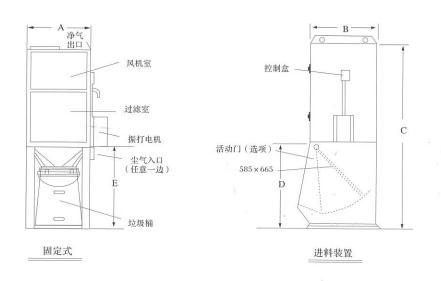

UMA振動清灰除塵器
固定式 适用:分散工作點的粉塵控制
型号 |
過濾面積 |
外型尺寸 |
風機壓頭 |
功率 |
處理風量 |
||||
UMA |
㎡ |
A |
B |
C |
D |
E |
(pa) |
(kw) |
(m³/h) |
102 |
9.29 |
765 |
545 |
1960 |
720 |
810 |
2450 |
1.50 |
800 |
152 |
13.94 |
1145 |
765 |
2015 |
720 |
810 |
2750 |
2.20 |
2600 |
252 |
22.67 |
1145 |
765 |
2225 |
915 |
1020 |
2750 |
3.00 |
3500 |
進料式 适用:粉狀物料進料的粉塵控制
型号 |
過濾面積 |
外型尺寸 |
功率 |
處理風量 |
|||
UMA |
㎡ |
A |
B |
C |
D |
(kw) |
(m³/h) |
100 |
9.29 |
770 |
580 |
2290 |
800 |
1.50 |
800 |
150 |
13.94 |
770 |
770 |
2290 |
800 |
3.00 |
1500 |
250 |
22.67 |
1145 |
770 |
2740 |
800 |
3.00 |
2500 |
